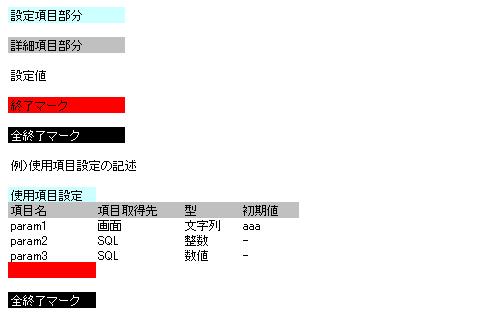

1.1.14.1 設定項目

設定の記述方法

• 設定を記述する欄は、設定項目と詳細項目を色付けし色によって判別します。
  設定値部分は無色で記述します。罫線の有無は問いません。

• 項目は１セルに１項目を記述します。
• SQLなどの長文を入力する際、折り返す場合にはセル内で改行します。
• 設定項目の終わりには終了マークを入れます。


設定例

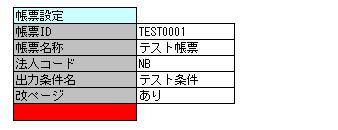

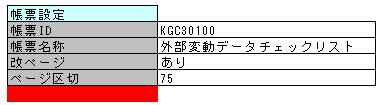

1.1.14.2 帳票設定

帳票設定で設定するのは以下の項目になります。

• 帳票ID
  帳票のIDです。帳票管理テーブルに登録済みの帳票IDを設定します。
• 帳票名称
  帳票の日本語名称です。任意の名称を指定します。
• 改ページ
  指定された項目ごとに改ページ制御を行うかどうかを設定します。
  設定値は2種類で、以下のような意味を持ちます。



  値	内容
  あり	改ページ制御を行う。こちらを選択した場合には、ヘッダ取得SQL、ヘッダ項目マップが使用できません。
  なし	改ページ制御を行わない。こちらを選択した場合には、ヘッダ取得SQL、ヘッダ項目マップが使用できます。

• 法人コード(オプション)
  レイアウトを適用する法人コードを設定します。
  　※@@@法人以外に適用する場合は法人コードの設定が必要となります。法人コードの行がない帳票の場合は追加してください。
• 出力条件名(オプション)
  ユーザ帳票を作成する場合、人事検索・ファイル出力の出力条件を設定します。
  　※ユーザ帳票作成の詳細は、ユーザ帳票作成ガイドを参照してください。
• 区分(オプション)
  共通, 人事, 給与, WFIFのいずれかを設定できます。

設定例

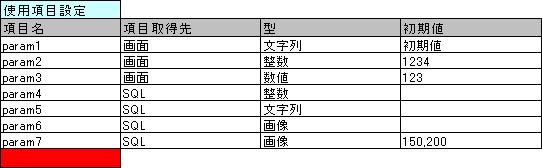

1.1.14.3 使用項目の設定

使用項目設定では、画面からの引数およびSQL・プロシージャでの戻り値を指定します。
画面からの引数とSQL内で使用されている変数はすべて記述する必要があります。

• 項目名
  項目の名称を指定します。この名称がSQL内で使用されます。
• 項目取得先
  項目を取得する元となるのが画面からなのか、SQLからのものなのかを指定します。
• 型
  その項目がどの型として使用されるのかを指定します。
  文字列・整数・数値・画像の4つのうちどれかを指定します。
  4つの型はそれぞれ以下のような意味を持ちます。



  値	内容
  文字列	数値以外の文字列が入る場合に使用
  整数	小数点以下の桁がない数値が入る場合に使用
  数値	小数点以下の桁がある数値が入る場合に使用
  画像	BLOB形式でデータベースに格納されたJPEG画像（JFIFフォーマット）が入る場合に使用 ※型「画像」を利用する帳票は、帳票のExcel帳票出力区分がOOXML方式(Excel)かOOXML方式(PDF)である必要があります。

• 初期値
  項目の初期値がある場合には指定します。
  初期値の指定は項目取得先が画面の場合、もしくは項目の型が画像の場合に有効です。

設定例

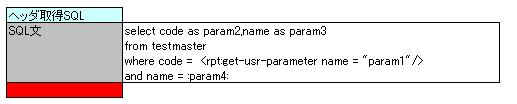

1.1.14.4 ヘッダ取得SQL

1.1.14.5 詳細取得SQL

詳細取得SQLでは、詳細項目で使用する項目を取得するSQLの指定を行います。
設定する項目は以下のものになります。

• SQL文
  条件にパラメータを指定する場合には、 <rpt:get-usr-parameter name = "パラメータ名"/>
  のように、タグの内容をそのまま記述し、パラメータ名の部分に任意のパラメータ名を
  記述します。また、パラメータ名をコロンで挟んだ形「:name:」（半角のコロンを前後に1
  つずつ）つけて記述しても、自動的にタグをつけて展開します。
• 最大件数
  最大件数の指定がある場合は整数で指定します。取得件数が最大件数を超えた場合は
  エラーになります。件数指定がない場合には空欄にします。

設定例

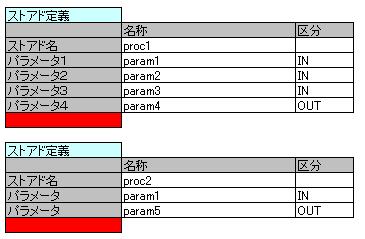

1.1.14.6 ストアド定義

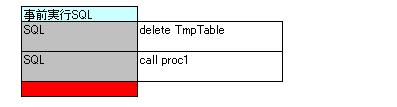

1.1.14.7 事前実行SQL

事前実行SQLでは、ヘッダーや詳細のデータを取得する前に行う処理を記述します。
たとえば、ワークテーブルを使用した帳票の場合にはワークテーブル作成のSQLを流したり、
ワークテーブルの内容を加工する、といった用途で使用します。記述できるのはSQLおよび
プロシージャの呼び出しのみになります。

• SQL
  実行するSQLもしくはストアドを記述します。SQLはdeleteとcallのみ使用できます。
  複数指定でき、指定された順番に実行されます。

  プロシージャの指定は「call プロシージャ名」のみ記述します。パラメータはストアド定義
  で行った設定に沿って自動に展開されます。

設定例

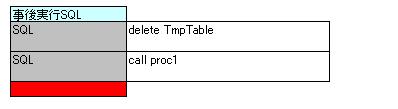

1.1.14.8 事後実行SQL

事後実行SQLでは、データの取得が終了したあとに行う処理を記述します。
たとえば、ワークテーブルを使用した帳票の場合にはワークテーブル消去のSQLを流したり、
ログテーブルにレコードを作製するなどの処理を記述します。記述できるのはSQLおよびスト
アドの呼び出しのみになります。

• SQL
  実行するSQLもしくはストアドを記述します。SQLはdeleteとcallのみ使用できます。
  複数指定でき、指定された順番に実行されます。

  プロシージャの指定は「call プロシージャ名」のみ記述します。パラメータはストアド定義
  で行った設定に沿って自動に展開されます。

設定例

1.1.14.9 ヘッダ項目マップ

ヘッダ項目マップは帳票のヘッダ部分の可変項目のマッピング設定を行います。
使用項目設定で指定した項目を帳票のどこに表示するかを指定します。

• 項目名
  任意の項目名称を記述します。
• 項目使用
  実際に出力される項目を指定します。指定できるのは使用項目設定で指定した物に
  限られます。
• 行
  行を指定します。指定は1〜65535の半角整数で行います。
• 列
  列を指定します。指定はA〜IVの半角アルファベットで行います。

設定例

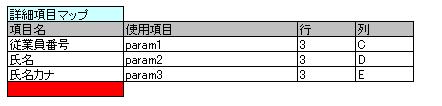

1.1.14.10 詳細項目マップ

1.1.14.11 詳細項目範囲指定

詳細項目の指定できる範囲および改ページの判断となる行数を指定します。
指定は1ページ目の絶対座標を用いて行います。

• 上端
  詳細項目の項目指定範囲の上端を指定します。
  指定は１〜65535の半角整数で行います。
• 左端
  詳細項目の項目指定範囲の左端を指定します。
  指定はA〜IVの半角アルファベットで行います。
• 下端
  詳細項目の項目指定範囲の下端を指定します。
  指定は１〜65535の半角整数で行い、上端以上の値を指定します。
• 右端
  詳細項目の項目指定範囲の右端を指定します。
  指定はA〜IVの半角アルファべットで行い、左端以上の値を指定します。

設定例

1.1.14.12 改頁キー

帳票設定で改ページの設定を「あり」にした場合に改ページのキーとなる項目を設定します。

• key
  キー項目となる項目名を記述します。
  キーは複数個指定が可能で、改ページの条件が「キー項目が変化した場合に改ページを行う」
  であるため、順番は問いません。

設定例

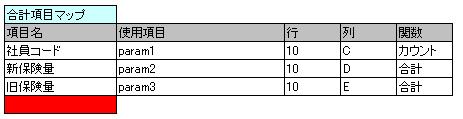

1.1.14.13 合計項目マップ

詳細項目に対する集計行を設定します。

• 項目名
  任意の項目名称を記述します。
• 使用項目
  実際に出力される項目を指定します。指定できるのは使用項目設定で指定した物に限られます。
• 行
  行を指定します。指定は1〜65535の半角整数で行います。
• 列
  列を指定します。指定はA〜IVの半角アルファベットで行います。
• 関数
  対象項目に適用する集計関数を指定します。合計・カウント・最大値・最小値のいずれかを指定します。

設定例

1.1.14.14 中間集計

中間集計の為のグループ化キーを設定します。

• キー
  キー項目となる項目名を記述します。キーは複数個指定が可能で、グループの条件が「キー項目が変化した
  場合に集計グループを切り換える」であるため、順番は問いません。

設定例

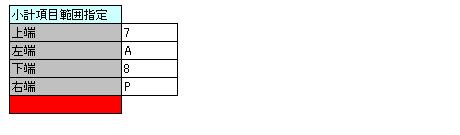

中間集計で指定できる範囲を設定します。

• 上端
  詳細項目の項目指定範囲の上端を指定します。指定は１〜65535の半角整数で行います。
• 左端
  詳細項目の項目指定範囲の左端を指定します。指定はA〜IVの半角アルファベットで行います。
• 下端
  詳細項目の項目指定範囲の下端を指定します。指定は１〜65535の半角整数で行い、上端以上の値を指定します。
• 右端
  詳細項目の項目指定範囲の右端を指定します。指定はA〜IVの半角アルファべットで行い、左端以上の値を指定します。

設定例

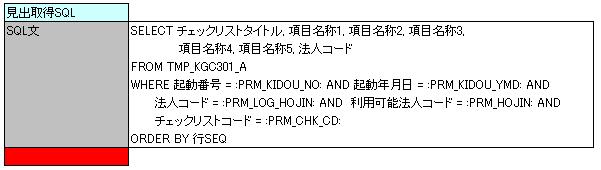

1.1.14.15 見出し

一覧の見出し行に使用されるSQLの設定をします。

• SQL文
  値を取得するSQL文を記述します。SQL文の中で画面からの引数を使用する場合には、使用項目設定で定義しておく
  必要があります。

設定例

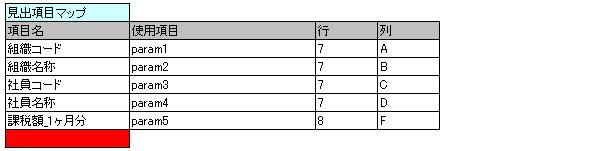

一覧の見出し行に使用される項目の設定をします。

• 項目名
  任意の項目名称を記述します。
• 使用項目
  実際に出力される項目を指定します。指定できるのは使用項目設定で指定した物に限られます。
• 行
  行を指定します。指定は1〜65535の半角整数で行います。
• 列
  列を指定します。指定はA〜IVの半角アルファベットで行います。

設定例

1.1.14.16 マトリックス

マトリックス形式の表示を行う為に、以下の設定をします。

• マトリックス縦軸取得SQL
• マトリックス縦軸範囲設定
• マトリックス縦軸マップ
• マトリックス横軸取得SQL
• マトリックス横軸範囲設定
• マトリックス横軸マップ
• マトリックス詳細取得SQL
• マトリックス詳細範囲設定
• マトリックス項目マップ

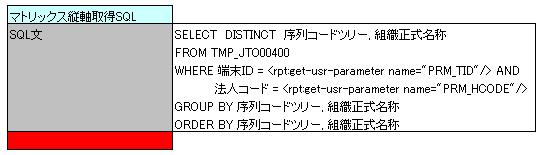

マトリックスの縦軸表示に使用するSQLを設定します。

• SQL文
  値を取得するSQL文を記述します。SQL文の中で画面からの引数を使用する場合には、使用項目設定で定義しておく
  必要があります。

設定例

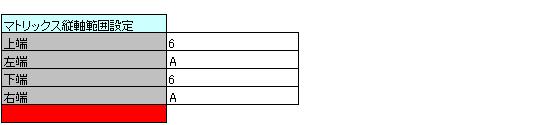

マトリックスの縦軸の範囲を設定します。

• 上端
  マトリックスの縦軸の項目指定範囲の上端を指定します。指定は１〜65535の半角整数で行います。
• 左端
  マトリックスの縦軸の項目指定範囲の左端を指定します。指定はA〜IVの半角アルファベットで行います。
• 下端
  マトリックスの縦軸の項目指定範囲の下端を指定します。指定は１〜65535の半角整数で行い、上端以上の値を指定します。
• 右端
  マトリックスの縦軸の項目指定範囲の右端を指定します。指定はA〜IVの半角アルファべットで行い、左端以上の値を指定します。

設定例

マトリックスの縦軸の表示項目を設定します。

• 項目名
  任意の項目名称を記述します。
• 使用項目
  実際に出力される項目を指定します。指定できるのは使用項目設定で指定した物に限られます。
• 行
  行を指定します。指定は1〜65535の半角整数で行います。
• 列
  列を指定します。指定はA〜IVの半角アルファベットで行います。

設定例

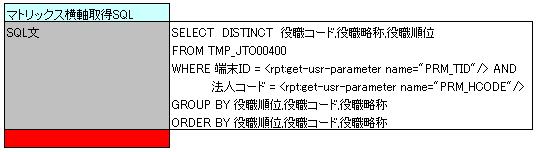

マトリックスの横軸表示に使用するSQLを設定します。

• SQL文
  値を取得するSQL文を記述します。SQL文の中で画面からの引数を使用する場合には、使用項目設定で定義しておく
  必要があります。

設定例

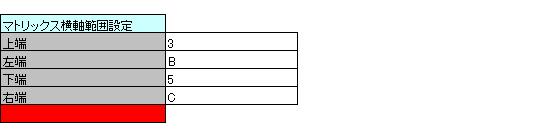

マトリックスの横軸の範囲を設定します。

• 上端
  マトリックスの横軸の項目指定範囲の上端を指定します。指定は１〜65535の半角整数で行います。
• 左端
  マトリックスの横軸の項目指定範囲の左端を指定します。指定はA〜IVの半角アルファベットで行います。
• 下端
  マトリックスの横軸の項目指定範囲の下端を指定します。指定は１〜65535の半角整数で行い、上端以上の値を指定します。
• 右端
  マトリックスの横軸の項目指定範囲の右端を指定します。指定はA〜IVの半角アルファべットで行い、左端以上の値を指定します。

設定例

マトリックスの詳細の表示項目を設定します。

• 項目名
  任意の項目名称を記述します。
• 使用項目
  実際に出力される項目を指定します。指定できるのは使用項目設定で指定した物に限られます。
• 行
  行を指定します。指定は1〜65535の半角整数で行います。
• 列
  列を指定します。指定はA〜IVの半角アルファベットで行います。

設定例

マトリックスの横軸表示に使用するSQLを設定します。

• SQL文
  値を取得するSQL文を記述します。SQL文の中で画面からの引数を使用する場合には、使用項目設定で定義しておく
  必要があります。

設定例

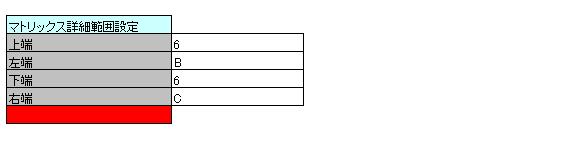

マトリックスの詳細の範囲を設定します。

• 上端
  マトリックスの詳細の項目指定範囲の上端を指定します。指定は１〜65535の半角整数で行います。
• 左端
  マトリックスの詳細の項目指定範囲の左端を指定します。指定はA〜IVの半角アルファベットで行います。
• 下端
  マトリックスの詳細の項目指定範囲の下端を指定します。指定は１〜65535の半角整数で行い、上端以上の値を指定します。
• 右端
  マトリックスの詳細の項目指定範囲の右端を指定します。指定はA〜IVの半角アルファべットで行い、左端以上の値を指定します。

設定例

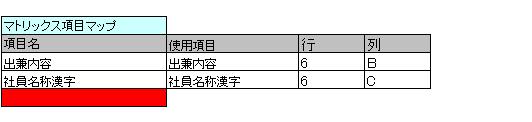

マトリックスの詳細の表示項目を設定します。

• 項目名
  任意の項目名称を記述します。
• 使用項目
  実際に出力される項目を指定します。指定できるのは使用項目設定で指定した物に限られます。
• 行
  行を指定します。指定は1〜65535の半角整数で行います。
• 列
  列を指定します。指定はA〜IVの半角アルファベットで行います。

設定例
