2.2.2 組織図・組織表表示

≪画面説明≫ ≪ファイルレイアウト≫ ≪サンプル帳票≫

≪概要≫

組織のツリー表示、所属社員一覧を表示します。

・ 組織図
組織の一覧表をツリー形式で表示します。

・ 社員表示
組織に所属する社員の情報を表示します。
社員を選択後、＜台帳表示＞をクリックすることで人事台帳を表示します。
また、社員表示で表示されたリンクをクリックすることで人事台帳を表示します。

・ 組織詳細
組織の情報を表示します。

≪セキュリティ≫

・ 組織参照権限のない組織に対して、表示を行うことはできません。

・ 組織図・組織表 表示より起動する人事台帳についての人事台帳への起動権限のチェックは行っておりません。組織を参照できる権限を持っている利用者は社員の情報を参照できる権限を持っていると想定しています。
ただし、各情報についての参照権限を設定することで参照できる情報を制御することができます。

≪ポイント≫

・ 基準年月日を変更することで、その日時点の組織・社員を確認することができます。画面起動時は、システム日付で表示されます。

・ 社員表示の一覧表示時にイメージ情報を表示する、しないを設定することができます。
イメージ情報を表示する場合は、「システムパラメータ（共通システム設定）(1.1.3)」のパラメータコード「JGO20100_LIST_ITEM_IMAGE」の数値１を「1」に設定してください。

法人コード

パラメータコード

数値１

法人コードを設定します。
ログイン法人コードが設定されていない場合、「@@@」の設定を参照します。

JGO20100_LIST_ITEM_IMAGE

0：表示しない
1：表示する

・ 「システムパラメータ（共通システム設定）(1.1.3)」にて、社員一覧の表示モードの初期値を設定することができます。

法人コード

パラメータコード

数値１

法人コードを設定します。
ログイン法人コードが設定されていない場合、「@@@」の設定を参照します。

JGO20100_DSP_PATTERN

0：一覧表示
1：顔写真表示

≪関連する機能≫

・ 2.2.9 組織情報登録

・ 2.2.3 組織情報出力・印刷

・ 2.6.6 人事台帳表示・印刷

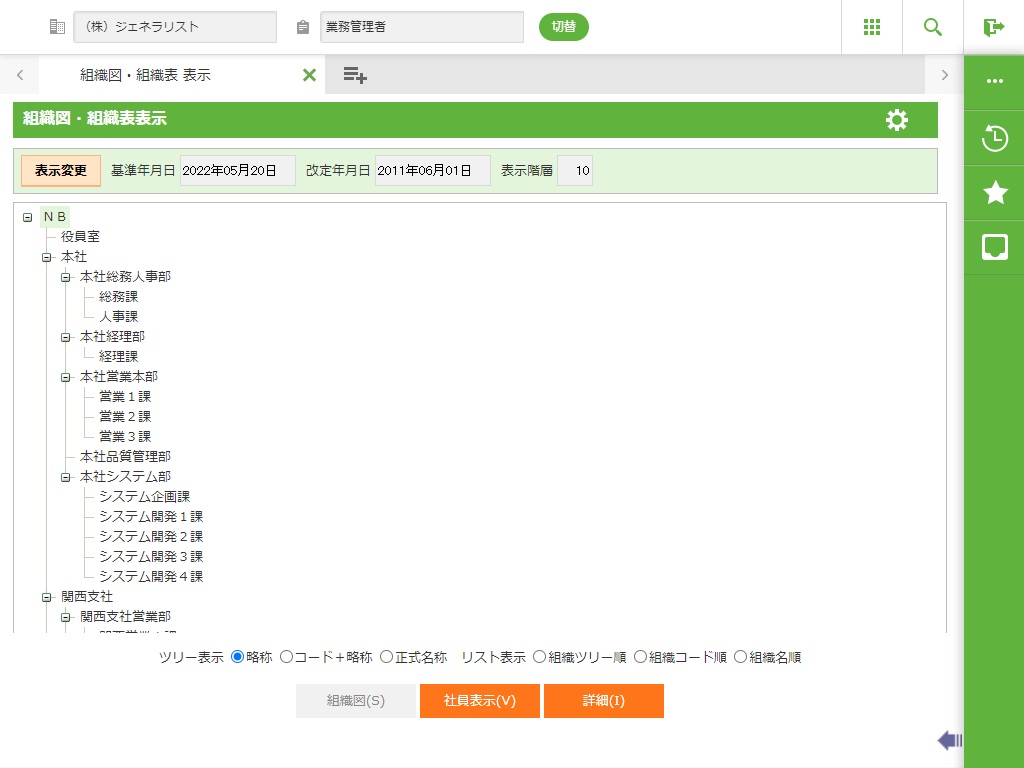

2.2.2.1 組織図・組織表画面（社員表示なし）

≪運用≫

・ メニューからの起動時、もしくは組織図＋社員表示画面、組織図＋組織詳細画面より、＜組織図＞をクリックすることで、この画面が表示されます。

≪画面説明≫

フィールド

名称

入力／表示内容

桁数

型

必須

基準年月日

システム日付を表示します。表示されている日付現在の組織ツリー図が表示されます。「表示変更」ボタンにて、基準年月日を変更できます。

表示項目

改正年月日

基準年月日直近の組織の改正年月日が表示されます。

表示項目

表示階層

組織図ツリー表示の表示階層を表示します。
＜表示変更＞ボタンにて、表示階層を変更できます。
初期表示は、法人別システム管理マスタにて設定した指定階層を表示します。

表示項目

（組織ツリー表示）

画面に組織図がツリー表示されます。

各組織名称の初期表示は、組織略称を表示します。起動直後は、ルートの組織を選択した状態となり、表示階層に表示されている階層まで展開した形で表示されます。

表示項目

ツリー表示

組織図ツリーの組織名称の表示パターンを選択します。
初期表示は「組織略称」です。

【略称】
組織ツリー内の組織名称を「組織略称」で表示します。
【コード＋略称】
組織ツリー内の組織名称を「組織略称（組織コード）」で表示します。
【正式名称】
組織ツリー内の組織名称を「組織正式名称」で表示します。

オプションボタン選択

リスト表示

組織のリスト表示パターンを選択します。

【組織ツリー順】
組織ツリー表示順で表示します。
【組織コード順】
組織コード順で表示します。
【組織名順】
組織の組織カナ名称の５０音順で表示します。

オプションボタン選択

ボタン

名称

機能内容

表示変更

表示する組織ツリーの「基準年月日」・「表示階層」を変更します。表示設定ダイアログ画面が表示されます。

組織図（S）

組織図・組織表画面が表示されている場合、使用できません。

社員表示（V）

組織図＋社員表示画面が表示されます。

初期表示は選択した組織に所属している社員を一覧表示します。

詳細（I）

組織図＋組織詳細画面が表示されます。

初期表示は選択した組織の詳細情報を表示します。

2.2.2.2 組織図＋社員表示画面

≪運用≫

・ 組織図・組織表画面、組織図＋組織詳細画面より、＜社員表示＞をクリックすることで、この画面が表示されます。

・ 組織図で選択された組織に所属する現職者の社員一覧を表示します。
一覧に表示されない退職者の条件は、下記のとおりです。

人事情報

基準年月日時点の休退職区分が「退職」もしくは「死亡退職」

給与情報

基準年月日時点の休退職区分が「退職」もしくは「死亡退職」
かつ給与・賞与最終支給年月がともに基準年月日より過去の年月

・ 「状態」欄には、出向先の組織表に「出」、兼務先の組織表に「兼」と表示され、出向元・兼務元の組織表の「状態」の欄には何も表示されません。

・ 社員は役職順位、資格順位、社員コードの順で表示されます。

≪セキュリティ≫

・ 人事情報を選択している場合、従業員区分参照権限がない社員に対して、表示を行うことはできません。

・ 給与情報を選択している場合、給与区分参照権限がない社員に対して、表示を行うことはできません。

・ 所属社員の一覧表示で、資格名を表示させるかどうかは1.1.16 業務グループ設定の「資格参照権限」で設定します。

≪画面説明≫

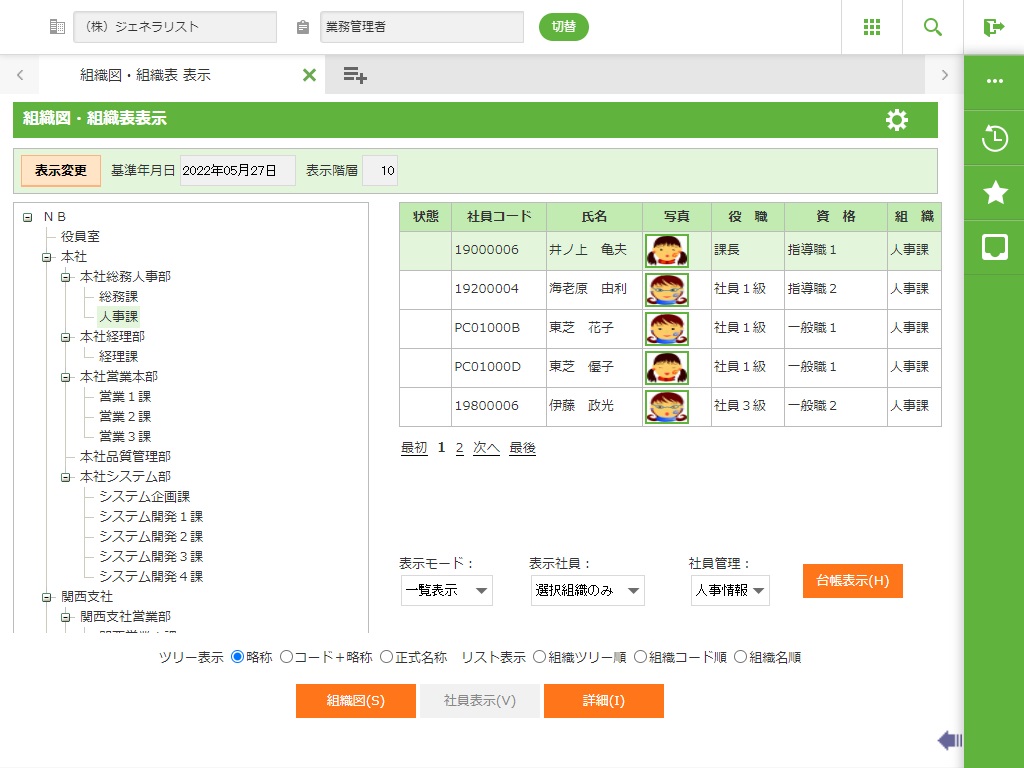

・ 表示モード：一覧表示

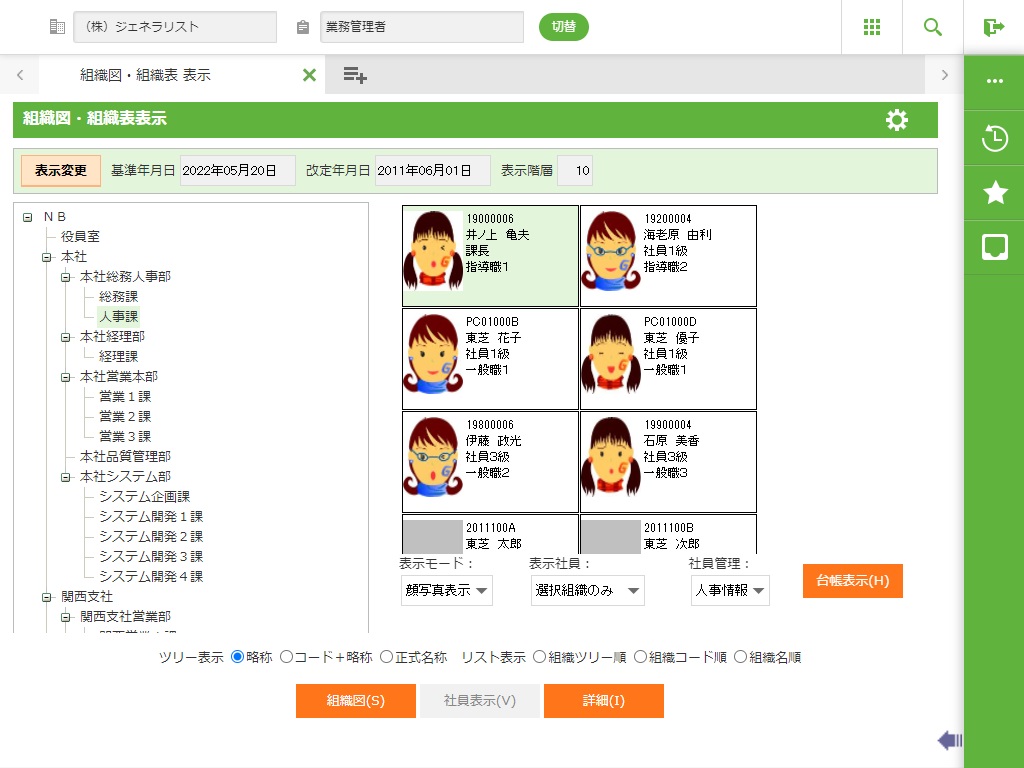

・ 表示モード：顔社員表示

フィールド

名称

入力／表示内容

桁数

型

必須

基準年月日

システム日付を表示します。表示されている日付現在の組織ツリー図が表示されます。「表示変更」ボタンにて、基準年月日を変更できます。

表示項目

改正年月日

基準年月日直近の組織の改正年月日が表示されます。

表示項目

表示階層

組織図ツリー表示の表示階層を表示します。
「表示変更」ボタンにて、表示階層を変更できます。

表示項目

（組織ツリー表示）

画面に組織図がツリー表示されます。起動直後は、表示階層に表示されている階層まで展開した形で表示されます。

表示項目

（所属社員一覧:一覧表示）

組織図ツリー内で選択した組織の所属社員一覧を表示します。

【状態】
表示中の社員が、兼務・出向中・休職中の場合に、“兼”・“出”・“休”と表示します。
【社員コード】
社員コードが表示されます。
【氏名】
社員名称が表示されます。
【写真】
イメージ情報が表示されます。
※パラメータコード「JGO20100_LIST_ITEM_IMAGE」が「1：表示する」の場合のみ表示します。
【役職名】
役職名称が表示されます。
【資格名】
資格名称が表示されます。
【組織名】
組織名称が表示されます。

「一覧表示」で表示された一覧の文字はリンク表示です。リンクが押された場合、選択した社員の人事台帳画面を表示します。

(2.6.6 人事台帳印刷を参照)

表示項目

（所属社員一覧:顔写真表示）

組織図ツリー内で選択した組織の所属社員一覧を表示します。

【写真】
イメージ情報が表示されます。
【社員コード】
社員コードが表示されます。
【氏名】
社員名称が表示されます。
【役職名】
役職名称が表示されます。
【資格名】
資格名称が表示されます。
（Windowsのフォルダを中アイコンで表示したイメージ）

「一覧表示」で表示された一覧のカードはリンク表示です。リンクが押された場合、選択した社員の人事台帳画面を表示します。

(2.6.6 人事台帳印刷を参照)

表示項目

表示モード

「一覧表示」および「顔写真表示」が選択できます。

【一覧表示】
表形式の画面を表示します。
【顔写真表示】
カード形式（写真、社員コード、氏名、役職名、資格名）の画面を表示します。

オプションボタン選択

表示社員

所属社員一覧の表示パターンを選択します。
初期時は、「選択組織のみ」の表示です。

【選択組織のみ】
組織ツリーで選択した組織に直接所属する社員のみを、一覧表示します。
【下位組織を含む】
組織ツリーで選択した組織以下の全組織に所属する社員を一覧表示します。

オプションボタン選択

社員管理

表示する社員の人事情報と給与情報の切り替えをします。初期表示は人事情報です。

【人事情報】
人事で管理している所属の情報を元に表示します。
【給与情報】
給与で管理している所属の情報を元に表示します。

オプションボタン選択

ボタン

名称

機能内容

表示変更

表示する組織ツリーの「基準年月日」・「組織ツリーＮｏ．」・「表示階層」を変更します。表示設定ダイアログ画面が表示されます。

台帳表示

社員一覧にて選択した社員の人事台帳画面を表示します。

(2.6.6 人事台帳印刷を参照)

組織図（S）

組織図・組織表画面が表示されます。

社員表示（V）

組織図＋社員表示画面の場合、社員表示ボタンは使用できません。

詳細1（I）

組織図＋組織詳細画面（2.2.2.3）が表示されます。

2.2.2.3 組織図＋組織詳細画面

≪運用≫

・ 組織図・組織表画面、組織図＋社員表示画面、＜詳細＞をクリックすることで、この画面が表示されます。

・ 組織図で選択された組織の詳細情報を表示します。

≪セキュリティ≫

・ 組織参照権限のない組織に対して、表示を行うことはできません。

・ ログイン利用者の「組織拡張項目」の参照権限がない場合、拡張項目が未定義の場合は、組織拡張詳細表示は表示されません。

≪画面説明≫

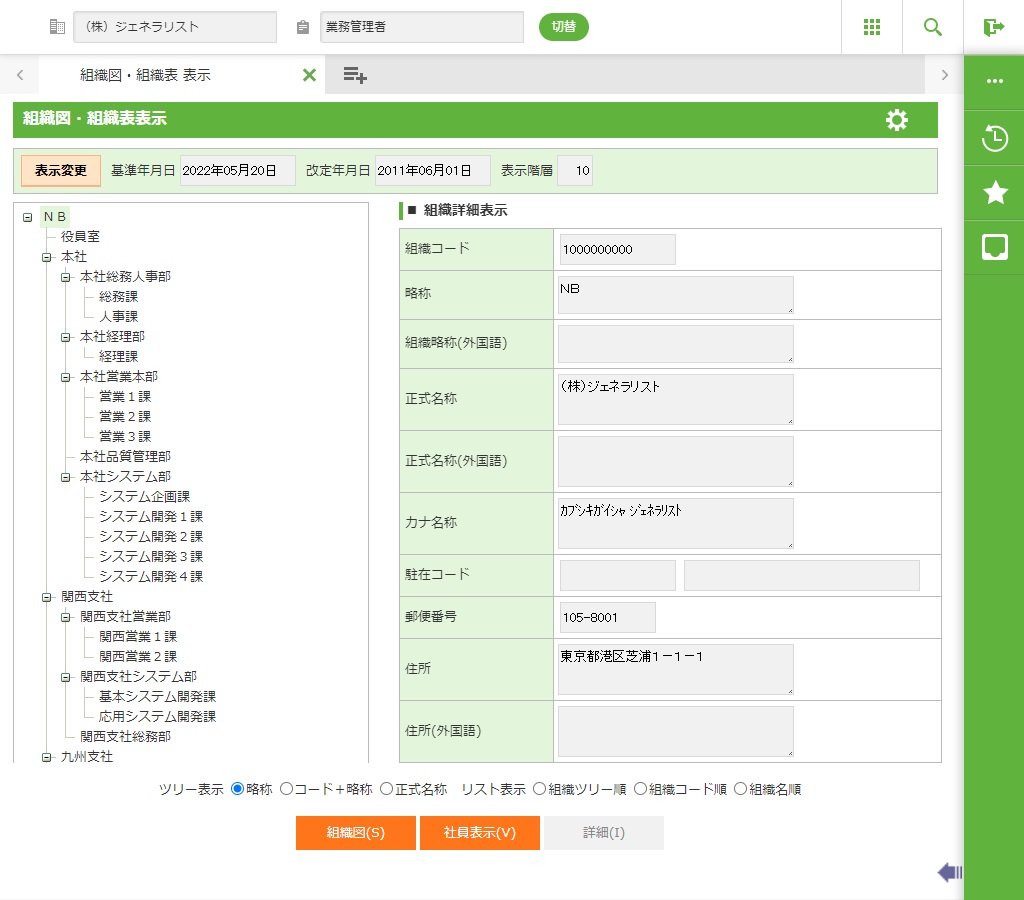

（初期表示状態）

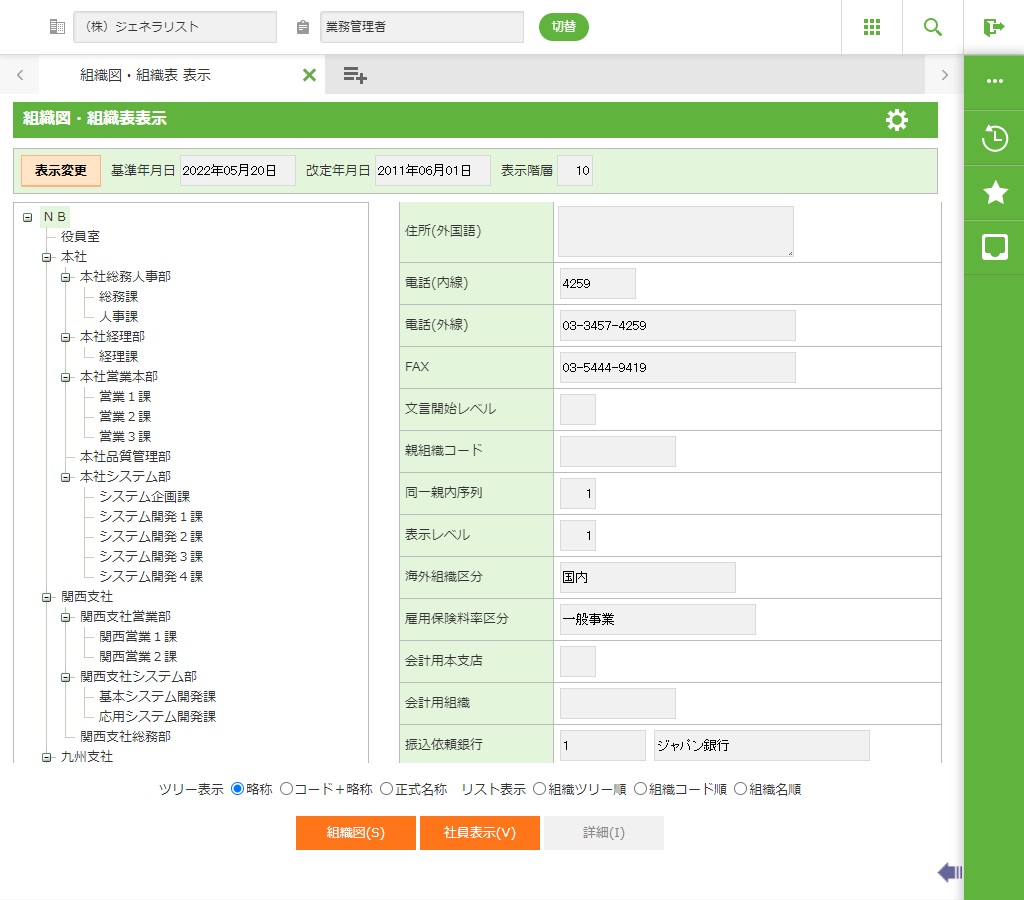

（画面スクロール状態１）

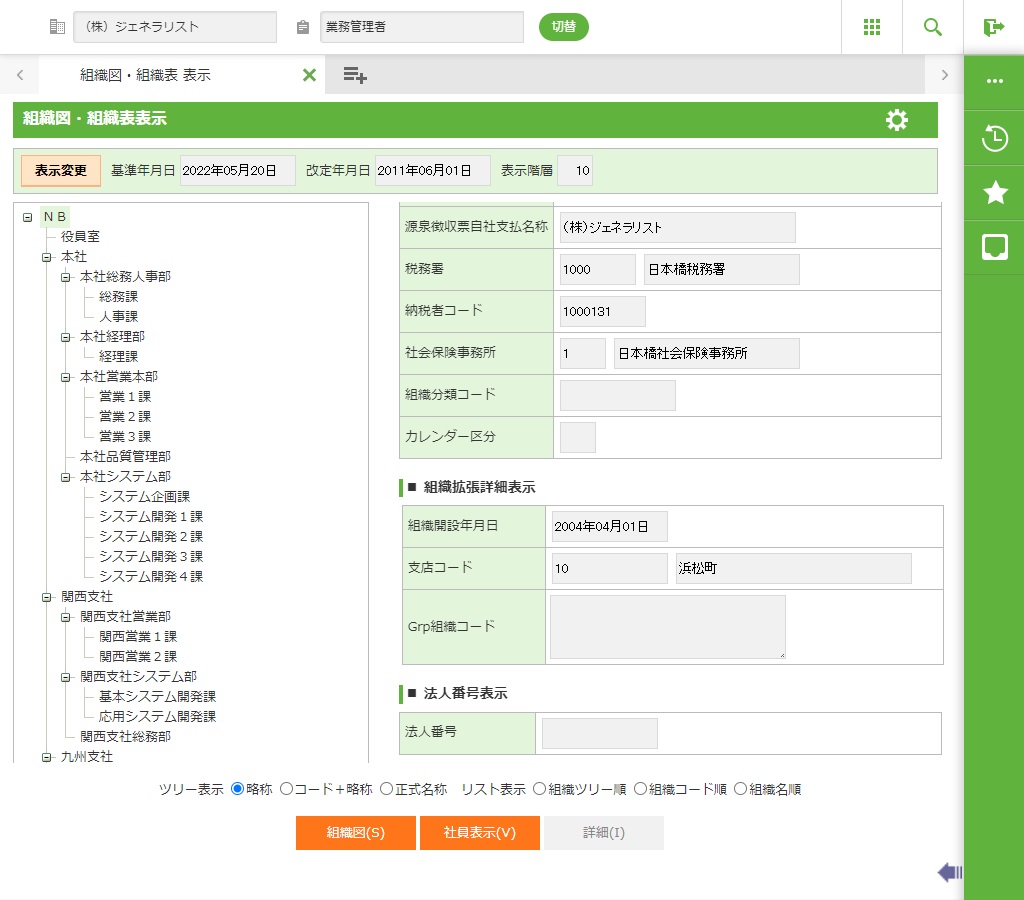

（画面スクロール状態２）

フィールド

名称

入力／表示内容

桁数

型

必須

基準年月日

システム日付を表示します。表示されている日付現在の組織ツリー図が表示されます。「表示変更」ボタンにて、基準年月日を変更できます。

表示項目

改正年月日

基準年月日直近の組織の改正年月日が表示されます。

表示項目

表示階層

組織図ツリー表示の表示階層を表示します。
「表示変更」ボタンにて、表示階層を変更できます。

表示項目

（組織ツリー表示）

画面に組織図がツリー表示されます。組織名称は略称です。起動直後は、表示階層に表示されている階層まで展開した形で表示されます。

表示項目

（詳細情報）

組織図ツリー内で選択した組織の詳細情報を表示します。

【組織コード】
選択した組織の組織コードが表示されます。
【略称】
選択した組織の組織名称（略称）が表示されます。
【略称（外国語）】
選択した組織の組織名称（略称）（外国語）が表示されます。
【正式名称】
選択した組織の組織名称（正式名称）が表示されます。
【正式名称（外国語）】
選択した組織の組織名称（正式名称）（外国語）が表示されます。
【カナ名称】
選択した組織の組織名称（カナ名称）が表示されます。
【駐在コード】
駐在先の組織コード、組織名称が表示されます。
【郵便番号】
選択した組織の郵便番号が表示されます。
【住所】
選択した組織の住所が表示されます。
【住所（外国語）】
選択した組織の住所が表示されます。
【電話（内/外/ＦＡＸ）】
選択した組織の内線、外線、ＦＡＸの電話番号が表示されます。
【文言開始レベル】
発令文言作成時の開始レベルが表示されます。
【親組織コード】
１階層上位の組織を表すコードが表示されます。
【同一親内序列】
親組織内の順序を表す序列が表示されます。
【表示レベル】
表示階層のレベルが表示されます。
【海外組織区分】
海外組織区分が表示されます。
【雇用保険料率区分】
雇用保険料率区分が表示されます。
【会計用本支店】
会計用本支店が表示されます。
【会計用組織】
会計用組織が表示されます。
【振込依頼銀行】
振込依頼銀行コード、振込依頼銀行名称が表示されます。
【源泉徴収票自社支払名称】
源泉徴収票自社支払名称が表示されます。
【税務署】
税務署コード、税務署名が表示されます。
【納税者コード】
納税者コードが表示されます。
【社会保険事務所】
社会保険事務所コード、社会保険事務所名称が表示されます。
【組織分類コード】
組織分類コードが表示されます。
【カレンダー区分】
カレンダー区分が表示されます。

表示項目

（組織拡張詳細表示）

組織図ツリー内で選択した組織で拡張項目の設定がある場合、その情報を表示します。
項目名は設定により異なります。

表示項目

（法人番号表示）

【法人番号】
法人番号が表示されます。

表示項目

ツリー表示

組織図ツリーの組織名称の表示パターンを選択します。
初期表示は「組織略称」です。

【略称】
組織ツリー内の組織名称を「組織略称」で表示します。
【コード＋略称】
組織ツリー内の組織名称を「組織略称（組織コード）」で表示します。
【正式名称】
組織ツリー内の組織名称を「組織正式名称」で表示します。

オプションボタン選択

リスト表示

組織のリスト表示パターンを選択します。

【組織ツリー順】
組織ツリー表示順で表示します。
【組織コード順】
組織コード順で表示します。
【組織名順】
組織の組織カナ名称の５０音順で表示します。

オプションボタン選択

ボタン

名称

機能内容

表示変更

表示する組織ツリーの「基準年月日」・「組織ツリーＮｏ．」・「表示階層」を変更します。表示設定ダイアログ画面が表示されます。

組織図（S）

組織図・組織表画面（2.2.2.1）が表示されます。

社員表示（V）

組織図＋社員表示画面（2.2.2.2）が表示されます。

詳細1（I）

組織図＋組織詳細画面(2.2.2.3)の場合、組織詳細ボタンは使用できません。

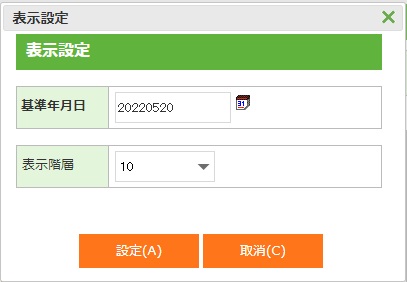

2.2.2.5 表示設定ダイアログ画面

≪運用≫

・ 組織図・組織表画面、組織図＋社員表示画面、組織図＋組織詳細画面より、＜表示変更＞をクリックすることで、この画面が表示されます。

・ 表示される組織図・組織表の基準年月日、表示階層を変更します。

≪セキュリティ≫

・ 未来日付参照権限のない場合、システム日付以降の日付を基準年月日に設定することはできません。

≪画面説明≫

フィールド

名称

入力／表示内容

桁数

型

必須

基準年月日

各画面に表示する組織の基準年月日を設定します。

西暦8桁、または和暦7桁（元号は和暦省略入力記号（アルファベット1文字））で入力します。

8

日付

○

表示階層

組織図・組織表画面に表示する組織ツリーの表示階層を設定します。

リストボックス選択

ボタン

名称

機能内容

設定（A）

表示する組織の「基準年月日」・「表示階層」を変更し、前画面に戻ります。

取消（C）

設定を中止して、前画面に戻ります。
